現在我們就來補充完開關電源檢測之何處放置電阻的內容吧

三、放置在升壓和反相調節器的高端或低端

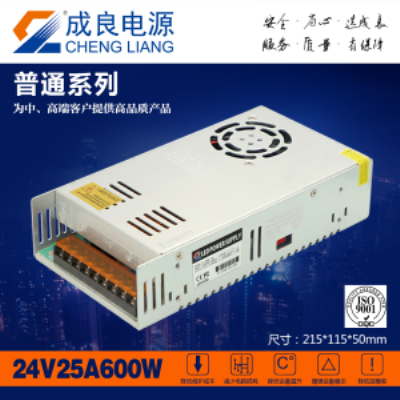

對于開關電源中的升壓調節器，檢測電阻可以與電感串聯，以提供高端檢測。升壓轉換器具有連續輸入電流，因此會產生三角波形并持續監測電流。檢測電阻也可以放在底部金氧半場效晶體管的低端。此處監測峰值開關電流（也是峰值電感電流），每半個周期產生一個電流波形。金氧半場效晶體管開關切換導致電流信號具有很強的開關噪聲。開關電源如下圖

四、轉換器低端或與電感串聯

當開關電源中輸入.電壓遠高于輸出電壓時，轉換器工作在降壓模式；當開關電源輸入電壓低于輸出電壓時，轉換器工作.在升壓模式。

在降壓模式下（開關D一直導通，開關C一直關斷），檢測電阻監測底部電流，電源用作谷值電流.模式降壓轉換器。

在升壓模式下（開關A一直導通，開關B一直關斷），檢測電阻.與底部金氧半場效晶體管（C）串聯，并在電感電流.上升時測量峰值電流。在這種模式下，因為不監測谷值電感電流，所以當開關電源處于輕負載狀態時，很難檢測負電感電流。負電感電流代表著電能從.輸出端傳回輸入端，但由于這種.傳輸會有損耗，所以效率會受損。因為開關電源的電流檢測RSENSE連接到具有高開關噪聲的SW1節點，所以需要精心設計IC，使開關電源的內部電流比較器有.夠長的消隱時間。

我們的輸入端也可以添加額外的檢測電阻，以實現輸入限流；或者添加在輸出端，用在電池充電或驅動LED等恒定輸出電流應用。在這種情況.下需要平均輸入或輸出電流信號，所以可在電流檢測路徑中增加一個強RC.濾波器，來減少電流檢測噪聲。

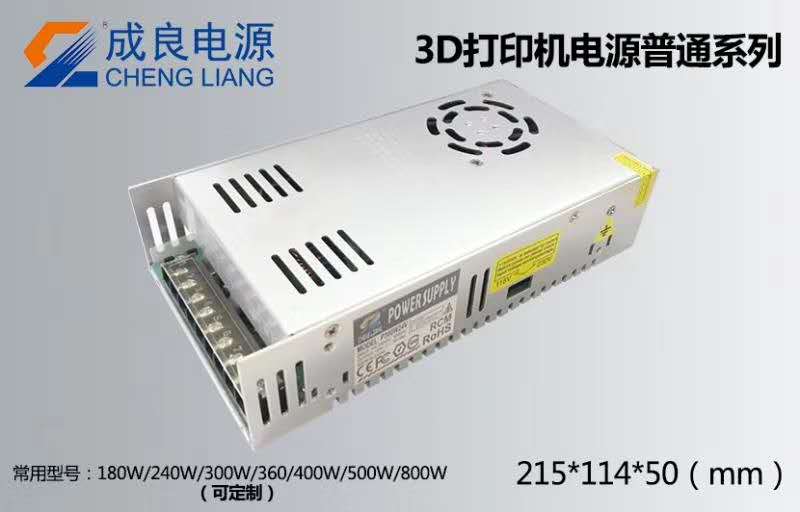

以上就是開關電源檢測之何處放置檢測電阻？的全部內容了，如果大家想繼續了解開關電源這一方面的內容，請移步開關電源資訊感謝閱讀！開關電源如下圖
